通風氣樓的加工

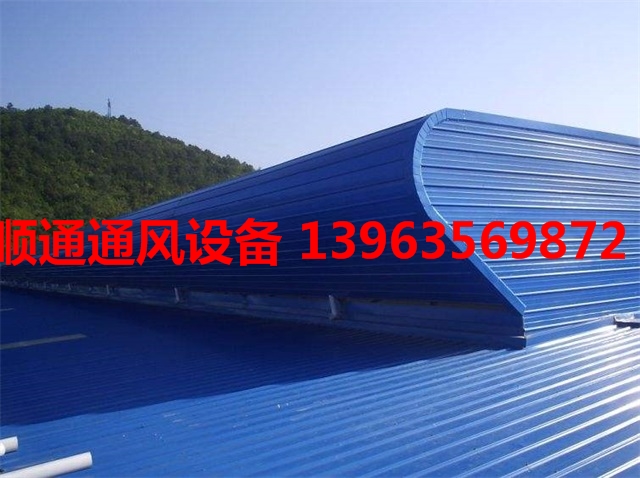

　　無縫工程中間倉庫是一座存儲鋼管的自動化倉庫，倉庫長約360m，寬48.0m，檐口高29.8m，設計為W-550型彩色壓型鋼板不保溫屋面，屋面坡度i = 1:10。倉庫兩側外墻 1.20m 標高處設 900mm 高通長的鋼百葉窗通風窗，屋脊處設通長的彩鋼板通風氣樓。

　　1.2 通風氣樓的構造

　　設計建筑圖僅草圖示意了通風樓的外觀，具體需要根據當時國內應用的鍍鋅彩鋼板副寬來詳細轉換。為了確保通風氣樓的強度、剛度、通風角度，進行了氣樓鋼架的計算，放大樣、制作實際樣板進行淋水試驗，確定了彩鋼板通風氣樓的構造，見圖2。

　　通風氣樓斷面圖

　　1.3 各部件的作用及固定連接

　　1.3.1 鋼架

　　鋼架支撐彩鋼板通風氣樓。鋼架底座采用∠80×8，間距825mm(為了趕W-550彩板模數，設計間距不大于1000mm)，在屋面壓型彩板安裝前安裝或同時安裝，鋼架底座與屋脊檁條用M12×50螺栓固定;鋼架采用-80×10帶鋼彎折成型，與底座角鋼焊接。

　　1.3.2 泛水板

　　將通風氣樓上部排水順屋面排走，防止雨水通過屋脊進入室內。泛水板做法同屋脊蓋板，采用δ=0.8 mm鍍鋅彩板加工成型，泛水板與其端部擋雨板及屋面板端部堵頭一起，防止風力灌水、反爬水，做法詳見節點圖(見圖3)，泛水板將屋面板與氣樓鋼架間接地連接起來。

　　圖3 泛水板節點 1.3.3 防雨蓋板

　　鋼架頂部附件，防雨蓋板懸挑長度影響防雨效果及通風效果。

　　防雨蓋板固定在鋼架上，采用δ=0.8 mm鍍鋅彩板加工成型，防雨蓋板之間搭接長度200mm,搭接處抹建筑防水膠。

　　1.3.4 風帽

　　通風氣樓的外殼要有足夠的剛度，折角盡量減少風的載荷。風帽采用δ=1.0 mm鍍鋅彩板加工成型，上下口折邊加強風帽的剛度，風帽展開寬度較大，受鍍鋅彩鋼板的幅寬限制。

　　1.3.5 隔板

　　支撐風帽，將風帽與鋼架及防雨板連成一體。隔板折邊寬度50mm,因隔板外形不規則，加工難度較大，應保證隔板下料尺寸，認真加工。隔板應采用1.0mm彩鋼板加工，隔板安裝間距同鋼架間距825mm。

　　1.3.6 堵頭

　　氣樓端部封頭，堵頭上部與防雨板及風帽連接固定，下部與橫向泛水板固定。堵頭采用1.0 mm彩鋼板加工成型。

　　2 通風氣樓的施工

　　2.1 施工順序

　　鋼架制作、氣樓附件制作→鋼架安裝→屋面板安裝→泛水板安裝→防雨蓋板安裝→隔板安裝→風帽安裝→堵頭封閉(含橫向泛水板)→交工驗收。鋼架安裝隨屋面板安裝同時進行，鋼架可以整體制作整體安裝，也可以先安裝鋼架底座，再焊接鋼架主體，但應做好補漆工作。

　　2.2 加工

　　根據施工詳圖提出附件加工計劃，風帽及隔板放1:1大樣復核后加工。加工風帽附件時，制作靠板隨時檢查附件加工角度尺寸，如有偏差，及時調整。

　　除隔板之外，其余附件均可用折邊機折壓成型，加工時認真號料，附件加工各尺寸誤差控制在2.0 mm之內。

　　泛水板配套使用的擋水板及堵頭板均屬于 W-550 壓型板的標準件，可以訂購成品，亦可自己做模壓制。

　　所有附件加工運輸時，避免彩鋼板表面烤漆層損壞。

　　隔板開始加工時，鈑金工人加工折邊，由于進度太慢，制作了簡易胎具壓制成型，提高了效率，同時減小隔板的加工誤差，保證了隔板尺寸的統一性，保證彩鋼板通風氣樓外觀流暢、整潔、美觀。

　　2.3 安裝

　　1)安裝時附件搭接處涂抹建筑防水膠，并注意搭接方向，即搭接口順主導風向施工。

　　2)泛水板節點類同屋脊蓋板做法，有國家標注節點做法。泛水板與其端部擋雨板及屋面板端部堵頭一起，防止風力灌水、反爬水，該節點是防水關鍵點，應嚴格按照圖3施工。

　　3)所有附件輕拿輕放，避免損壞彩鋼板表面保護層。

　　4)氣樓安裝時，附件按計劃進場，當日沒有安裝完畢的附件要捆綁牢固，防止大風吹落損壞或傷人。

　　5)改進：竣工驗收時，業主同設計方提出了改進意見，在風帽下端翻邊處與泛水板之間加設支架，以防止風帽底部的變形。

　　3 結語

　　中間倉庫彩鋼板通風氣樓施工完畢后，正好經歷了一場狂風暴雨的校驗，該倉庫內滴水未進，而相鄰車間因開啟式通風天窗關閉不及時，其車間內水流成河。中間倉庫建成投產后，經長期雨雪檢驗，未見滲漏。倉庫內空氣清新，其通風效果良好。實踐證明：

　　1)彩鋼板通風氣樓通風效果好。

　　2)投資少，每 m 通風氣樓耗鋼 23.1 kg，彩鋼板 4.56 ㎡。

　　3)百葉窗和彩鋼板通風氣樓無需開啟關閉，運行及維護費用低。

　　4)彩鋼板通風氣樓經久耐用。

　　彩鋼板通風氣樓可與各種型號的屋面板配套使用，屋脊洞口以上節點構造按圖2施工，其余均使用屋面板材的相關節點。彩鋼板通風氣樓視通風需要，可按照圖2放大比例設計施工，風帽可分兩部分加工安裝時搭接，以解決彩鋼板寬限制問題。隨著輕鋼廠房快速發展，彩鋼板通風氣樓將應用于對溫度變化要求不嚴格的車間、倉庫、儲倉等工程中，發揮其重要的作用。
