簡單說明

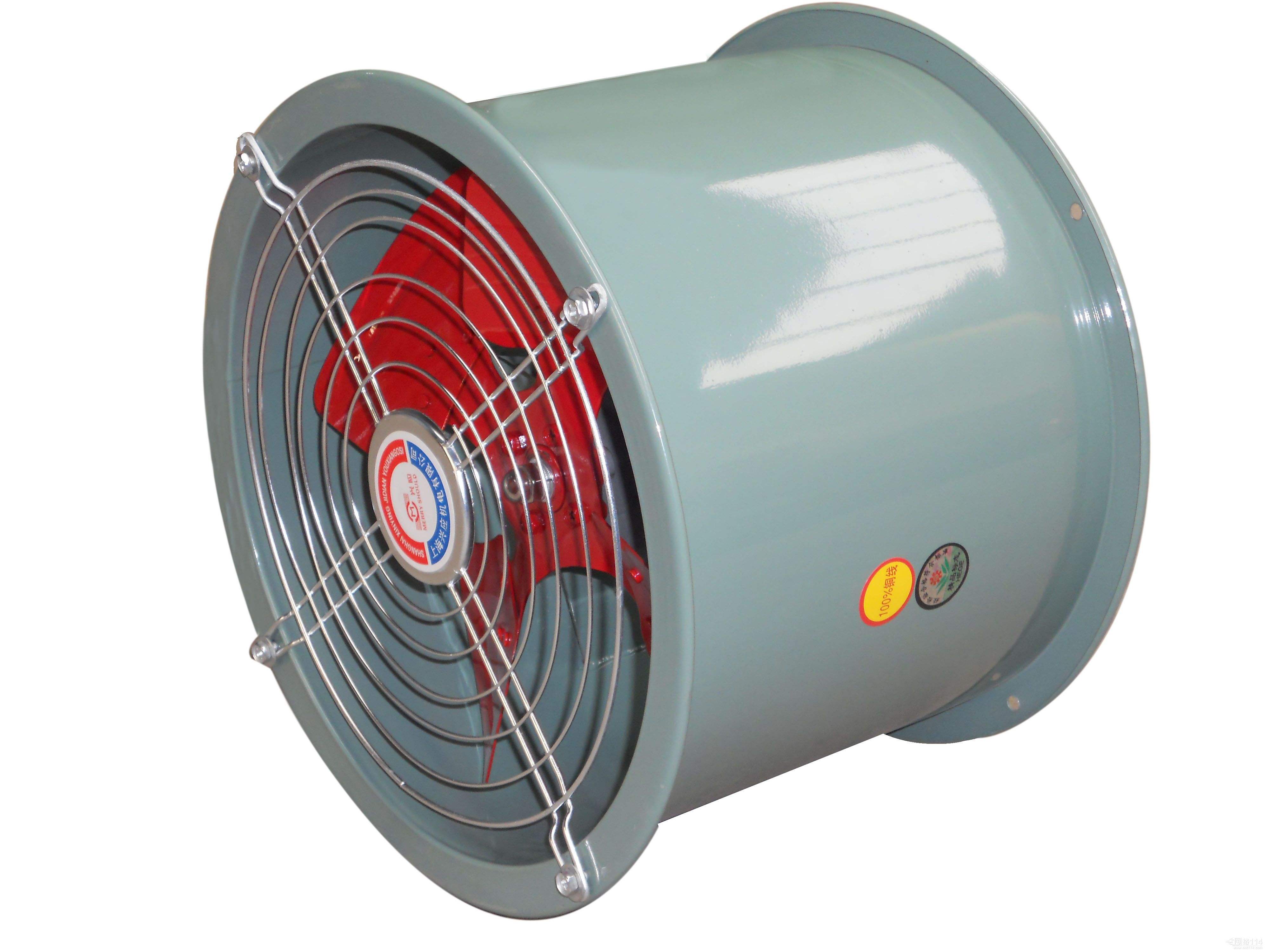

普通型345軸流風機可用于一般工廠、倉庫、辦公室、住宅內等場所的通風換氣，也可用于冷風機(空氣冷卻器)、蒸發器、冷凝器、噴霧降、等等，也有礦用345軸流風機，防腐、防爆型345軸流風機采用防腐材料及防爆措施，并匹配防爆電機，可用于輸送易爆、易揮發、具有腐蝕性的氣體，要求345軸流風機輸送的氣體應無顯著灰塵，無粘性和纖維物質;電動機直連型溫度不超過40℃，皮帶傳動型溫度不超過60℃。輸送氣體的粉塵量不得超過150mg/m3，345軸流風機主要由葉輪、機殼、電動機等零部件組成，支架采用型鋼與機殼風筒連接。其中防腐型345軸流風機葉輪、機殼均為玻璃鋼制成，其它型式345軸流風機一般采用鋼板制成。
工作原理
當葉輪旋轉時，氣體從進風口軸向進入葉輪，受到葉輪上葉片的推擠而使氣體的能量升高，然后流入導葉。導葉將偏轉氣流變?yōu)檩S向流動，同時將氣體導入擴壓管，進一步將氣體動能轉換為壓力能，最后引入工作管路。軸流式風機葉片的工作方式與飛機的機翼類似。但是，后者是將升力向上作用于機翼上并支撐飛機的重量，而軸流式風機則固定位置并使空氣移動。軸流式風機的橫截面一般為翼剖面。葉片可以固定位置，也可以圍繞其縱軸旋轉。葉片與氣流的角度或者葉片間距可以不可調或可調。改變?nèi)~片角度或間距是軸流式風機的主要優勢之一。小葉片間距角度產生較低的流量，而增加間距則可產生較高的流量。先進的軸流式風機能夠在風機運轉時改變?nèi)~片間距(這與直升機旋翼頗為相似)，從而相應地改變流量。這稱為動葉可調(VP)軸流式風機。
使用說明
345軸流風機又叫局部通風機，是工礦企業常用的一種風機，但不同于一般的風機它的電機和風葉都在一個圓筒里，外形就是一個筒形，用于局部通風，安裝方便，通風換氣效果明顯，安全，可以接風筒把風送到指定的區域。(345軸流風機輸送最低閃點濃度以下的氣體或與空氣所形成的易燃、易爆的氣體混合物，一般作通風換氣用。輸送介質的
最高溫度不超過200℃，含塵量和其他固體雜質的含量 不大于100mg/m3，直徑不大于1mm。
1、風機基本型式和結構、外形尺寸與YF-THF型相同,用戶可按性能表直接選用。性能選用表中的電動機分為普通和防爆兩種,可供用戶選擇。普通為Y系列電機，防爆為YB系列電機。
2、風機轉動件和相毗鄰的靜止件材料的設計、除滿足強度剛度要求外,還充分考慮了防爆性。為避免碰擦,以防火花產生,將鋼制葉輪與其相配合的進風口口圈，采用H62黃銅制成。所配的防爆電機及附屬電器部件,符合GB3B36規定，并具有防爆產品合格證,其制造廠家具有相應的防爆電器設備生產許可證。
3、傳動組皮帶輪聯軸器等旋轉傳動件的安全護罩,結構牢固且固定可靠,以避免與轉動件產生接觸。為避免在機殼、傳動組或護罩集聚靜電產生火花,在
這些部件上設有可靠的接地裝置,安裝時必須將此 點可靠接地,地線埋入土地內不得小于2m,以確保安全.
4、通風機的旋轉部件,總裝時己固定牢固,并具有防止松動的措施。開車前應檢查鳳機進風口與葉輪輪蓋進口最小徑向單側間隙不得小于2.5mm，以確保安全。
5、為防止機殼內易爆氣體泄漏,在機殼后蓋板與主軸接合處,設有密封裝置。
